Arsitektur PC Modern dan Struktru I/O

Arsitektur PC Modern

Jika komputer dinyalakan, yang dikenal dengan nama booting, komputer akan menjalankan bootstrap program yaitu sebuah program sederhana yang disimpan dalam ROM yang berbentuk chip CMOS (Complementary Metal Oxide Semiconductor). Chip CMOS modern biasanya bertipe EEPROM(Electrically Erasable Programmable Read Only Memory), yaitu memori non-volatile (tak terhapus jika power dimatikan) yang dapat ditulis dan dihapus dengan pulsa elektronik. Lalu bootsrap program ini lebih dikenal sebagai BIOS (Basic Input Output System) .

Bootstrap program utama, yang biasanya terletak di Motherboard akan memeriksa hardware-hardware utama dan melakukan inisialisasi terhadap program dalam hardware yang dikenal dengan namafirmware. Bootstrap program utama kemudian akan mencari dan meload kernel sistem operasi ke memori lalu dilanjutkan dengan inisialisasi sistem operasi. Dari sini program sistem operasi akan menunggu kejadian tertentu. Kejadian ini akan menentukan apa yang akan dilakukan sistem operasi berikutnya (event-driven).

Kejadian ini pada komputer modern biasanya ditandai dengan munculnya interrupt dari software atau hardware, sehingga Sistem Operasi ini disebut Interrupt-driven. Interrupt dari hardware biasanya dikirimkan melalui suatu signal tertentu, sedangkan software mengirim interrupt dengan cara menjalankan system call atau juga dikenal dengan istilah monitor call. System/Monitor call ini akan menyebabkan trap yaitu interrupt khusus yang dihasilkan oleh software karena adanya masalah atau permintaan terhadap layanan sistem operasi. Trap ini juga sering disebut sebagai exception.

Setiap interrupt terjadi, sekumpulan kode yang dikenal sebagai ISR (Interrupt Service Routine) akan menentukan tindakan yang akan diambil. Untuk menentukan tindakan yang harus dilakukan, dapat dilakukan dengan dua cara yaitu polling yang membuat komputer memeriksa satu demi satu perangkat yang ada untuk menyelidiki sumber interrupt dan dengan cara menggunakan alamat-alamat ISR yang disimpan dalam array yang dikenal sebagai interrupt vector di mana sistem akan memeriksa Interrupt Vector setiap kali interrupt terjadi. Arsitektur interrupt harus mampu untuk menyimpan alamat instruksi yang di- interrupt. Pada komputer lama, alamat ini disimpan di tempat tertentu yang tetap, sedangkan padakomputer baru, alamat itu disimpan di stack bersama-sama dengan informasi state saat itu.

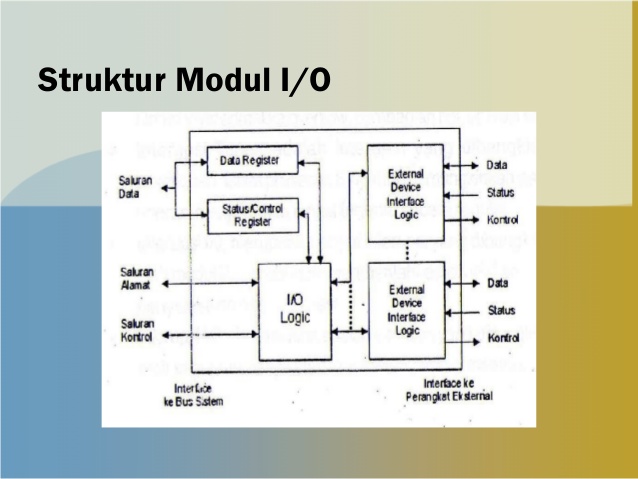

Struktur I/O

Direct Memory Access

Digunakan untuk I/O device yang dapat memindahkan data dengan kecepatan tinggi (mendekati frekuensi bus memori). Device controller memindahkan data dalam blok-blok dari buffer langsung ke memory utama atau sebaliknya tanpa campur tangan prosesor. Interrupt hanya terjadi tiap blok bukan tiap word atau byte data. Seluruh proses DMA dikendalikan oleh sebuah controller bernama DMA Controller (DMAC). DMA Controller mengirimkan atau menerima signal dari memori dan I/O device. Prosesor hanya mengirimkan alamat awal data, tujuan data, panjang data ke DMA Controller. Interrupt pada prosesor hanya terjadi saat proses transfer selesai. Hak terhadap penggunaan bus memory yang diperlukan DMA controller didapatkan dengan bantuan bus arbiter yang dalam PC sekarang berupa chipset Northbridge .

Struktur Storage

Hal penting yang perlu diingat adalah program adalah bagian dari data.

Register

     Tempat penyimpanan beberapa buah data volatile yang akan diolah langsung di prosesor yang berkecepatan sangat tinggi. Register ini berada di dalam prosesor dengan jumlah yang sangat terbatas karena fungsinya sebagai tempat perhitungan/komputasi data.

Cache Memory

      Tempat penyimpanan sementara ( volatile ) sejumlah kecil data untuk meningkatkan kecepatan pengambilan atau penyimpanan data di memori oleh prosesor yang berkecepatan tinggi. Dahulu cache disimpan di luar prosesor dan dapat ditambahkan. Misalnya pipeline burst cache yang biasa ada di komputer awal tahun 90-an. Akan tetapi seiring menurunnya biaya produksi die atau wafer dan untuk meningkatkan kinerja, cache ditanamkan di prosesor. Memori ini biasanya dibuat berdasarkan desain static memory.

Random Access Memory (RAM) - Main Memory

       Tempat penyimpanan sementara sejumlah data volatile yang dapat diakses langsung oleh prosesor. Pengertian langsung di sini berarti prosesor dapat mengetahui alamat data yang ada di memori secara langsung. Sekarang, RAM dapat diperoleh dengan harga yang cukup murah dangan kinerja yang bahkan dapat melewati cache pada komputer yang lebih lama.

Extension Memory

        Tambahan memory yang digunakan untuk membantu proses-proses dalam komputer, biasanya berupa buffer. Peranan tambahan memori ini sering dilupakan akan tetapi sangat penting artinya untuk efisiensi. Biasanya tambahan memori ini memberi gambaran kasar kemampuan dari perangkat tersebut, sebagai contoh misalnya jumlah VGA memory, soundcard memory.

Secondary Storage

        Media penyimpanan data yang non-volatile yang dapat berupa Flash Drive, Optical Disc, Magnetic Disk, Magnetic Tape. Media ini biasanya daya tampungnya cukup besar dengan harga yang relatif murah.Portability-nya juga relatif lebih tinggi.

Hirarki Storage

   Dasar susunan sistem storage adalah kecepatan, biaya, sifat volatilitas. Caching menyalin informasi ke storage media yang lebih cepat; Main memory dapat dilihat sebagai cache terakhir untuk secondary storage. Menggunakan memory berkecepatan tinggi untuk memegang data yang diakses terakhir. Dibutuhkan cache management policy. Cache juga memperkenalkan tingkat lain di hirarki storage. Hal ini memerlukan data untuk disimpan bersama-sama di lebih dari satu level agar tetap konsisten.
